Bộ ghi dữ liệu ghi nhận thông tin bằng giấy CR06 “chart paper- part number : HZCGA0105EL001” có 6 kênh input, các loại input như dòng, áp, thermocouple, RTD. CR06 ứng dụng trong nhà máy dược, nhà máy thực phẩm… dùng ghi nhận giá trị dữ liệu thông qua giấy sẽ ghi nhận lại giá trị trong quá trình sản xuất.
CR06 là bộ ghi dữ liệu ghi nhận thông tin bằng giấy “chart paper- part number : HZCGA0105EL001”. Ưu điểm của bộ ghi CR06 là ghi và in ngay thời điểm tại chỗ không chỉnh sửa được. Tín hiệu đầu vào của bộ ghi CR06 có 6 kênh đầu vào; chuyên dùng cho ngành dược và nhà máy sản xuất cần ghi nhận dữ liệu ngay tại thời điểm.
Tốc độ lấy mẫu đầu vào 10s / 6ch, tối đa
Loại đầu vào -Áp- direct voltage: ± 10mV, 0-20mV, 0-50mV, ± 1V, 1-5V
Loại đầu vào -Dòng- direct current : 4-20mA
Cảm biến nhiệt Thermocouple: K, T, J, E, B, S, R, G, C, N, PR40-20, PLII, L, Au-Fe
Nhiệt kế điện trở -RTD: Pt100, Pt50, JPt100
Để sử dụng chức năng của bộ ghi dùng giấy CR06 của BrainChild hiệu quả và chính xác. Người dùng hãy đọc và hiểu thật kỹ file hướng dẫn sử dụng “ nhớ là đọc thật kỹ” trước khi dùng bộ ghi CR06 . Đặc biệt người dùng phải đọc Cách nối dây của bộ ghi dữ liệu bằng giấy CR06 BrainChild trong manual CR06 - chương 5 và chương 6 từ trang 23 đến trang 41

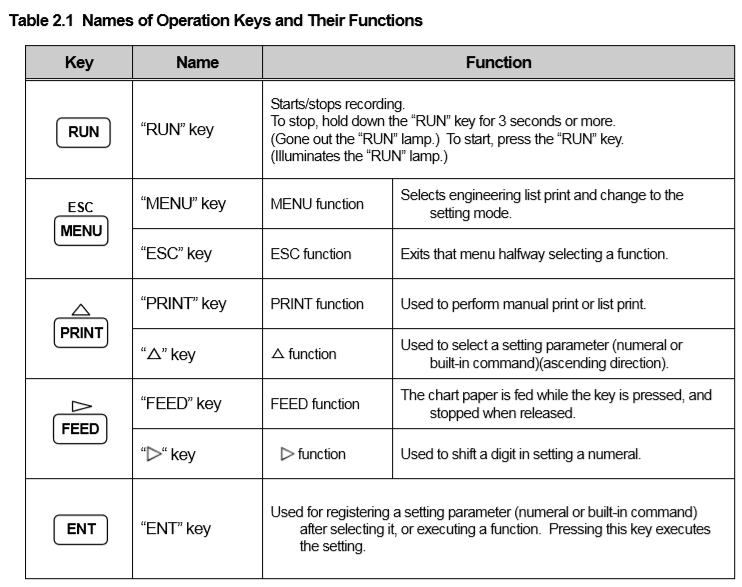

Người vận hành cần hiểu được ứng dụng các nút nhấn trên màn hình - vui lòng đọc trang 11 của manual CR06- hình ảnh đến kèm
13 Bước kiểm tra - thiết lập giấy in- bộ ghi CR06 setting the chart paper
Bước 1 Ấn nút “RUN” giữ 3 giây hoặc nhiều hơn để dừng hoạt động ghi dữ liệu -stop recording operation
Bước 2 Bên phải bộ ghi có hook- anh chị push nhẹ để cửa mở ra - xem hình bên dưới.

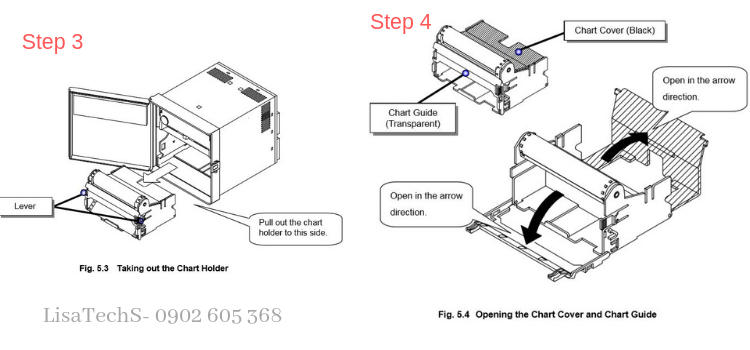

Bước 3. Để hai ngón tay vào 2 đòn bẩy hai bên ( màu đen) nhẹ nhàng di chuyển chart holder ra
Bước 4 Mở chart cover màu đen phía sau - xem hướng dẫn tại file bên dưới

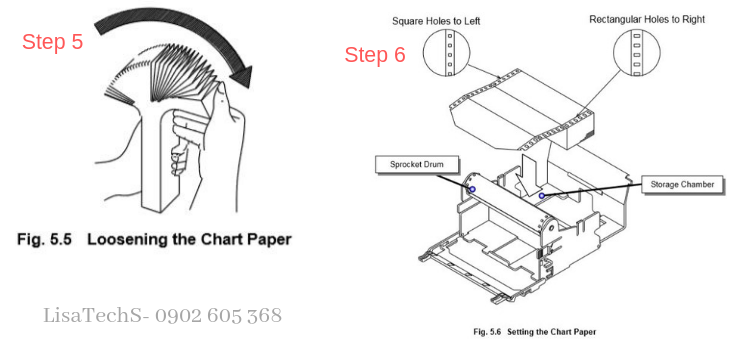

Bước 5 Hãy làm giấy tơi ra trước khi đặt vào để tránh kẹt giấy.
Bước 6 Đặt giấy in CR06 đúng chiều- trên giấy in có lỗ vuông đặt theo chiều bên trái (Square Holes to Left ) và lỗ hình chữ nhật đặt theo chiều bên phải (Rectangular Holes to Righ)- Nên đặt thiết bị ghi CR06 giống theo hình hướng dẫn

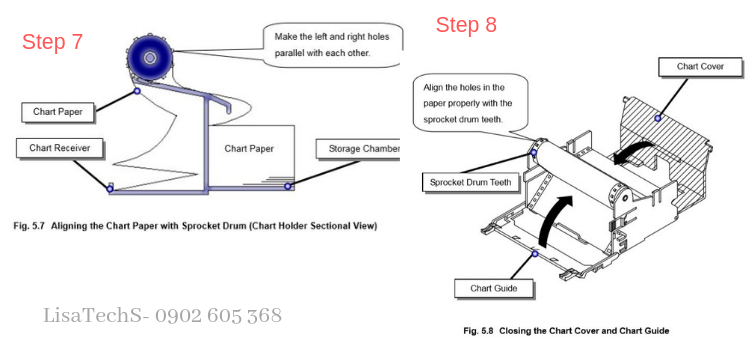

Bước 7 Canh lề giấy biểu đồ với phuy bánh răng ; Căn chỉnh các lỗ ( lỗ vuông và lỗ hình chữ nhật) trong giấy biểu đồ với răng trống bánh xích. Đặt giấy biểu đồ dọc theo trống đĩa xích. Đặt lớp đầu tiên của giấy biểu đồ vào đầu thu.
Bước 8 Closing the Chart Cover and Chart Guide

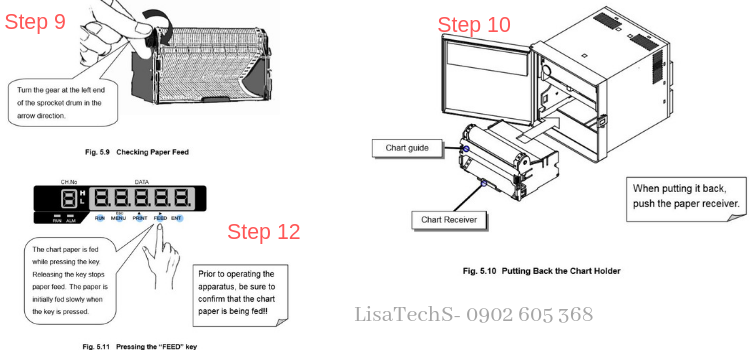

Bước 9 Xoay bánh răng Drum Gear kiểm tra giấy ăn bằng tay của bạn. Xoay bánh trống đĩa xích để ăn giấy biểu đồ. (Đó là khuyến cáo để ăn giấy biểu đồ của 4 plies.)
Bước 10 Đưa hộp đựng giấy trở lại trong chart paper holder. Đẩy theo chiều ngang cho đến khi nó bị khóa.
Bước 11 Đóng cửa và kiểm tra khóa cửa.
Bước 12 Ấn nút FEED để kiểm tra giấy đã kéo khớp chưa.
Bước 13 Ấn nút RUN để bắt đầu vận hành.
