Một số lưu ý khi đi dây của bộ ghi dữ liệu bằng giấy CR06 BrainChild

CR06 là bộ ghi dữ liệu ghi nhận thông tin bằng giấy “chart paper- part number : HZCGA0105EL001” có 6 kênh input, các loại input như dòng, áp, thermocouple, RTD. CR06 ứng dụng trong nhà máy dược, nhà máy thực phẩm… dùng ghi nhận giá trị dữ liệu thông qua giấy sẽ ghi nhận lại giá trị trong quá trình sản xuất.

Ngày đăng: 12-08-2019

763 lượt xem

CR06 là bộ ghi dữ liệu ghi nhận thông tin bằng giấy “chart paper- part number : HZCGA0105EL001”. Ưu điểm của bộ ghi CR06 là ghi và in ngay thời điểm tại chỗ không chỉnh sửa được. Tín hiệu đầu vào của bộ ghi CR06 có 6 kênh đầu vào; chuyên dùng cho ngành dược và nhà máy sản xuất cần ghi nhận dữ liệu ngay tại thời điểm.
Tốc độ lấy mẫu đầu vào 10s / 6ch, tối đa
Loại đầu vào -Áp- direct voltage:  ± 10mV, 0-20mV, 0-50mV, ± 1V, 1-5V
Loại đầu vào -Dòng- direct current :  4-20mA
Cảm biến nhiệt Thermocouple:  K, T, J, E, B, S, R, G, C, N, PR40-20, PLII, L, Au-Fe
Nhiệt kế điện trở -RTD:  Pt100, Pt50, JPt100
Để sử dụng chức năng của bộ ghi dùng giấy CR06 của BrainChild hiệu quả và chính xác. Người dùng hãy đọc và hiểu thật kỹ file hướng dẫn sử dụng “ nhớ là đọc thật kỹ”  trước khi dùng bộ ghi CR06 . Đặc biệt người dùng phải đọc Cách nối dây của bộ ghi dữ liệu bằng giấy CR06 BrainChild trong manual CR06 - chương 4 từ trang 15 đến trang 22.

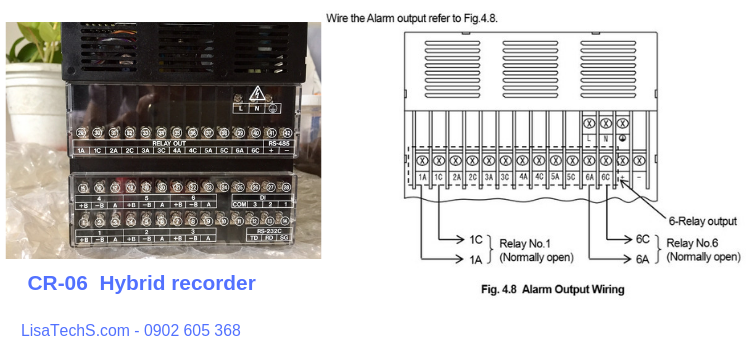

Mặt sau của bộ ghi hybrid recorder CR06 sẽ là các terminal layout
Cách nối dây của bộ ghi dữ liệu bằng giấy CR06 BrainChild
Hướng dẫn đi dây input của 6 kênh bộ CR06

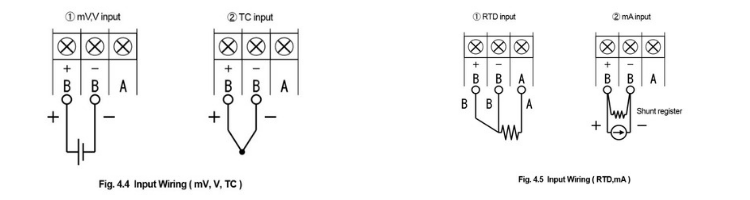

Chi tiết đi dây của DC Voltage- Thermocouple- RTD- DC Current
Hướng dẫn đi dây của digital input DI/ alarm output
Hướng dẫn đi dây RS-232 và RS 485- chi tiết vui lòng click tại đây
Hướng dẫn đi dây của giao tiếp RS-323 vả RS485 của bộ ghi CR06
Hướng dẫn về việc đi dây cho bộ ghi CR06- bao gồm dây nguồn, ngõ vào  direct voltage- direct ourrent- Thermocouple- RTD và đi dây kết nối cổng giao tiếp - communication RS 232, RS 485... tất cả chi tiết người dùng đọc thật kỹ chương 4 để nắm kỹ thông tin đi dây an toàn - chính xác.-- Download manual CR06- CLICK TẠI ĐÂY - file hướng dẫn sử dụng bộ ghi dữ liệu bằng giấy của BranChild. Hoặc gọi đến chúng tôi 0902 605 368 để chuyển file chuẩn cho Quý Khách hàng.
Chân thành anh chị đã quan tâm đến dòng sản phẩm bộ ghi của BrainChild- Hãy gọi đến 0902 605 368 để được tư vấn chi tiết- cụ thể
