Đầu bơm DG với thiết kế chuyên dùng để chiết lưu lương nhỏ 0.0002ml/ phút,. Đầu bơm DG cho phép truyền chất lỏng đa kênh; dễ dàng thay thế với các cỡ ống tương thích với đường kính ID ≤3.17(mm) x độ dày của thành ống WT 0.8-1(mm) .

Đầu bơm DG chuyên dùng để chiết dung dịch với lưu lượng nhò 0.0002ml/phút, tốc độ chiết rót chất lỏng tối đa ≤48ml / phút. Đầu bơm nhu động DG cho phép truyền chất lỏng đa kênh; dễ dàng thay thế với các cỡ ống tương thích với đường kính ID ≤3.17(mm) x độ dày của thành ống WT 0.8-1(mm) .

Con lăn trục của đầu bơm DG được sử dụng vật liệu chất lượng cao thép không gỉ- stainless steel-chất lượng cao.

Đầu bơm DG ứng dụng tốt trong việc lắp vào các bơm nhu động chiết rót chất lỏng đa kênh dùng trong phòng thí nghiệm.

Ống chiết dùng cho đầu bơm DG rất dễ dàng thay đổi, được điều chỉnh phù hợp.

Đầu bơm DG bao gồm đế cùng với cụm rôto và hộp định vị ống chiết dễ dàng tháo lắp.

►Tốc độ dòng chảy khi dùng đầu bơm DG:

Tốc độ dòng chảy nhỏ nhất cho phép là 0.0002ml/phút=0.2 µl/ phút (Micrôlit)

Tốc độ dòng chảy tối đa của đầu bôm DG ≤48ml/min

►Số kênh tối đa ứng dụng khi dùng đầu bơm lưu lượng nhỏ model DG:

Số kênh để sử dụng đầu bơm tùy thuộc vào công suất của bơm và nhu cầu thực tế tại nơi sử dụng . Người dùng có thể dùng 1 kênh chiết và số kênh chiết cho phép tăng dần cho phép sử dụng lên đến 24 kênh.

►Tính năng chính của đầu bơm DG

Cho phép chọn đa đầu chiết- chiết rót đa kênh

Thay ống, sửa chữa dễ dàng.

Có thể điều chỉnh tương thích với từng kích thước loại ống

Roller sử dụng 6 con lăn và 10 con lăn để dùng đầu bơm.

Khóa mở đóng đầu bơm cho phép điều chỉnh tốc độ dòng chảy và giảm xung

Cấu trúc linh hoạt, thuận tiện cho việc lắp đặc DG-1, DG-2

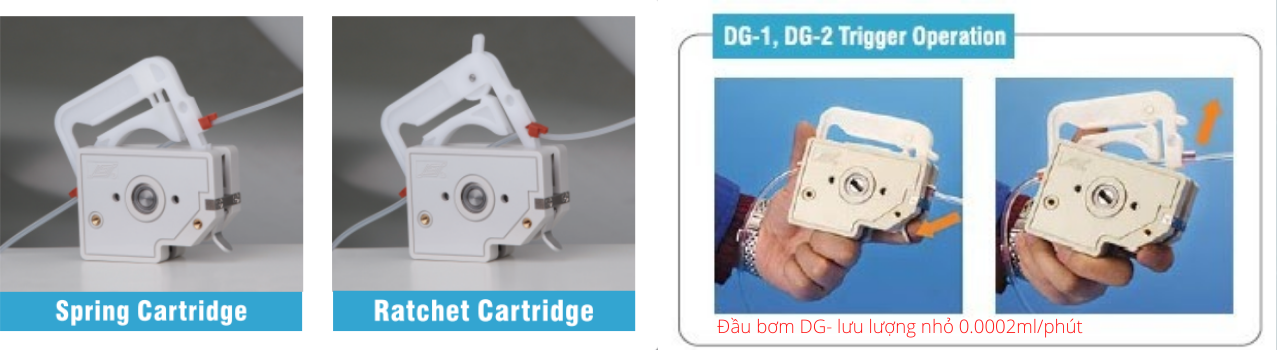

Đầu bơm DG- lưu lượng nhỏ 0.0002mlphút

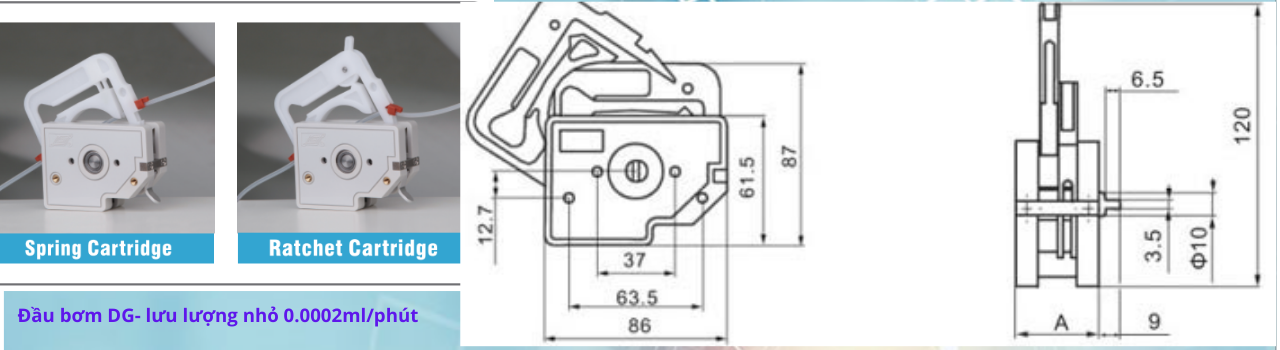

►Bản vẽ thông số kỹ thuật của đầu bơm lưu lượng nhỏ DG :

Bản vẽ thông số kỹ thuật của đầu bơm DG

►Thông số kỹ thuật để chọn đầu bơm DG

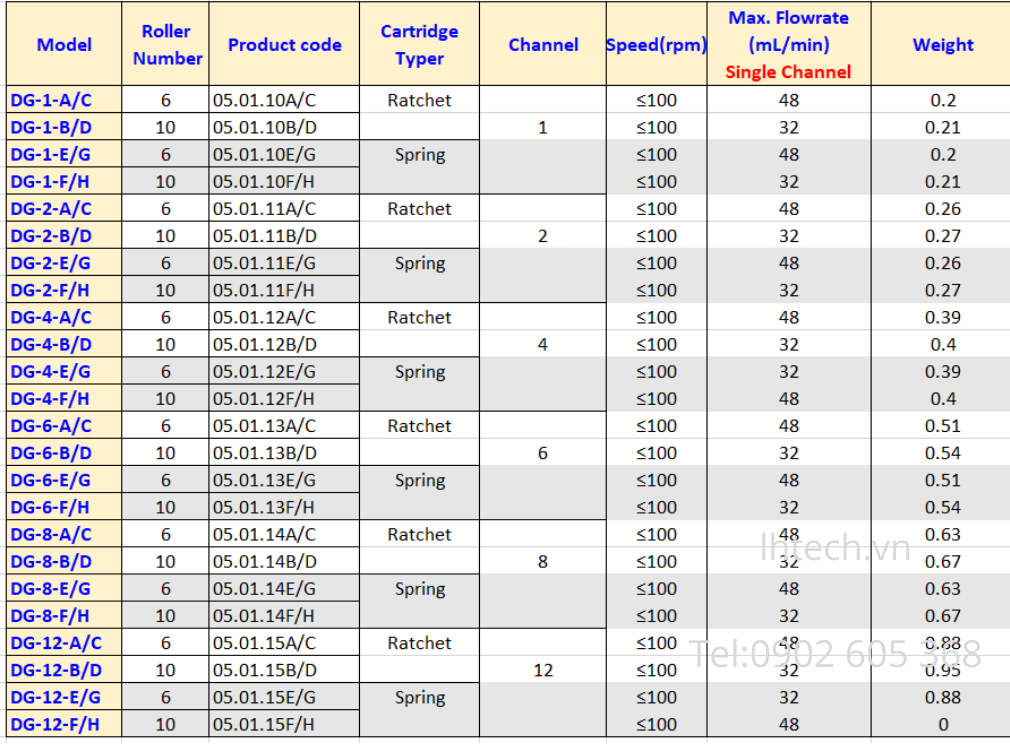

Thông số kỹ thuật để chọn đầu bơm DG

Thông số kỹ thuật để chọn một đầu bơm DG có lưu lượng nhỏ tương đương là 0.0002ml/phút=0.2 µl/ phút (Micrôlit) cho đến tốc độ dòng chảy tối đa 48ml/ phút là điều rất quan trọng. Dưới đây là thông số kỹ thuật rất thiết yếu Liên chia sẻ đến Quý anh chị.
→Đầu bơm DG có 6 loại đầu bơm tương ứng với số kênh/ đầu chiết dung dich.
+ Đầu bơm DG-1 : là loại đầu bơm được thiết lập sẵn với 1 đầu chiêt.
+ Đầu bơm DG-2 là đầu bơm được thiết kế sẵn với 2 đầu chiết.
+ Đầu bơm DG-4 là đầu bơm được thiết lập sẵn với 4 kênh chiết.
+ Đầu bơm DG-6 là đầu bơm được thiết kế lắp đặt khung sẵn với 8 kênh chiết.
+ Đầu bơm DG-8 là đầu bơm nhu động được thiết kế lắp đặt khung sẵn với 12 đầu chiết.

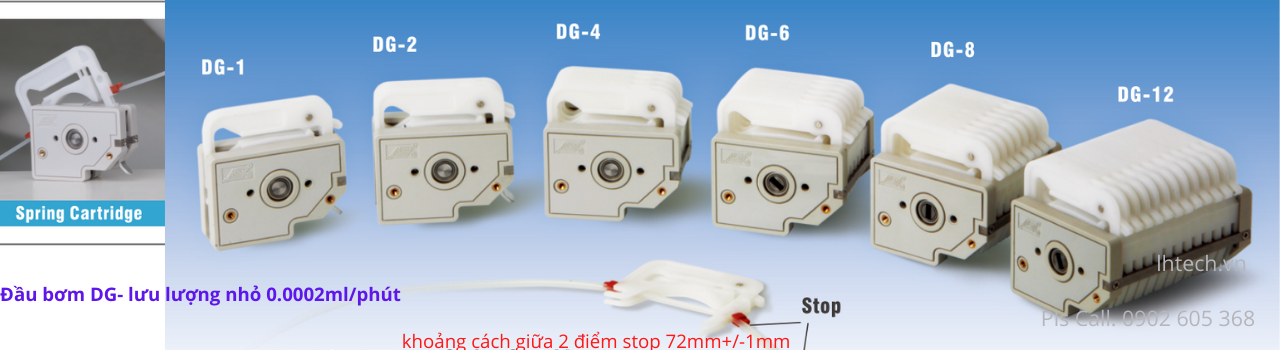

DG- Đầu bơm DG cho phép thiết lặp tối đa 24 đầu chiết

→Hình dáng hộp định vị ống chiết dịch - Cartridge của đầu bơm DG có 2 kiểu
+ Kiểu dáng lò xo- " Spring Cartridge"
+ Kiểu dáng bánh cóc- " Ratchet Cartrid
→Nguyên liệu cấu tạo nên hộp định vị - Cartridge Material- làm bằng nhựa POM và PVDF.
+ Kiểu dáng lò xo- " Spring Cartridge", bằng nhựa POM- được ký hiệu là E và G là làm bằng PVDF
+ Kiểu dáng bánh cóc- " Ratchet Cartrid: bằng nhựa POM- được ký hiệu là A, và C là làm bằng PVDF

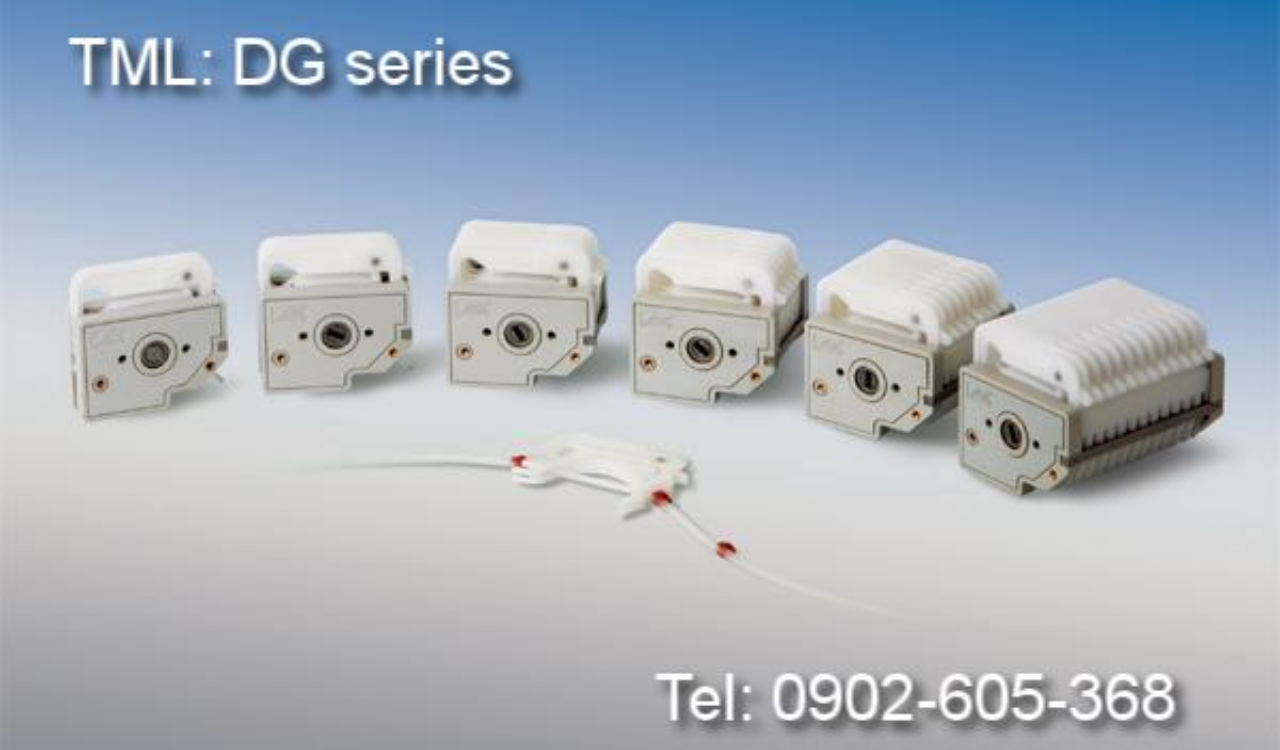

Kết cấu -Đầu bơm DG- lưu lượng nhỏ 0.0002ml

→ Tốc độ dòng chảy dùng cho đầu bơm DG <100 rpm ( 100 vòng / phút)
→ Ống chiết chất lỏng dùng cho đầu bơm DG có đường kính trong ID < 3.17 mm và độ dày thành ống WT:0.8mm -1.0 mm

►Các bước thực hiện thao tác lắp ống dây chiết vào hộp để gắn vào đầu bơm DG

Bước 1: Xoay cần gạt của bánh răng về vị trí thấp nhất để mở hộp đặt ống.

Bước 2: Đặt ống chiết vào hộp định vị dây chiết

Bước 3: Đặt hộp định vị dây chiết vào đầu bơm.

Lưu ý: Độ căng của dây chiết trong cho phép 72mm+/-1mm để tăng tuổi thọ của ống chiết.

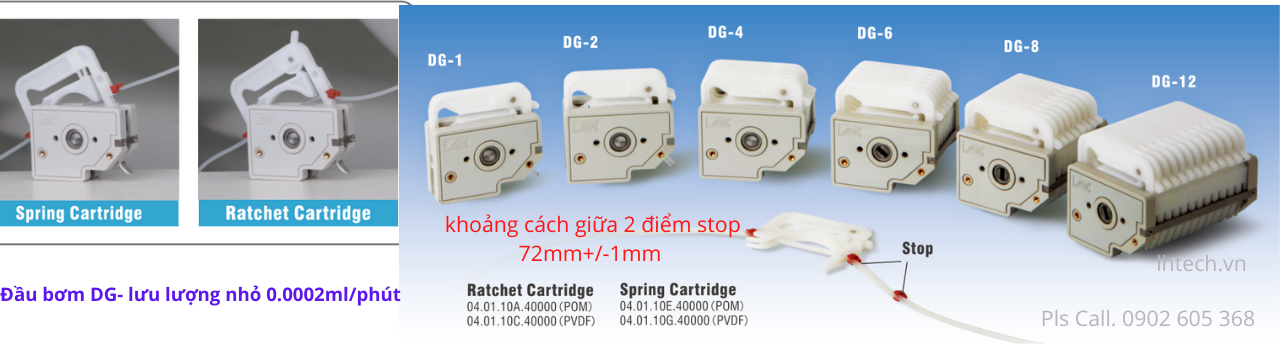

Đầu bơm DG- khoảng cách giữa 2 điểm dừng khi gắn dây chiết lên dây silicone

Hướng dẫn cách lắp đầu bơm vào thân bơm chiết

XXXXXXX- XEM VIDEO

► Tốc độ dòng chảy của đầu bơm DG

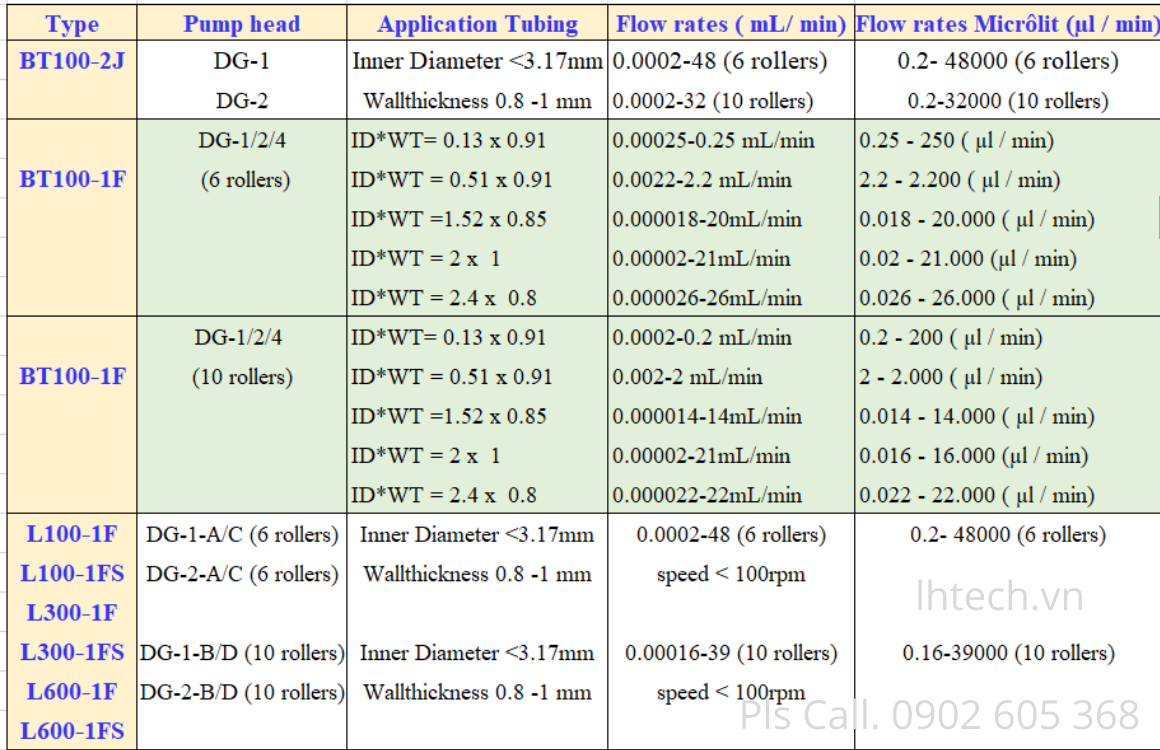

Tốc độ dòng chảy của đầu bơm DG

Để tăng tuổi thọ của ống và tránh biến dạng ống do áp lực, nên mở bánh răng để dây chiết nghỉ ngơi khi bơm ngừng chạy.

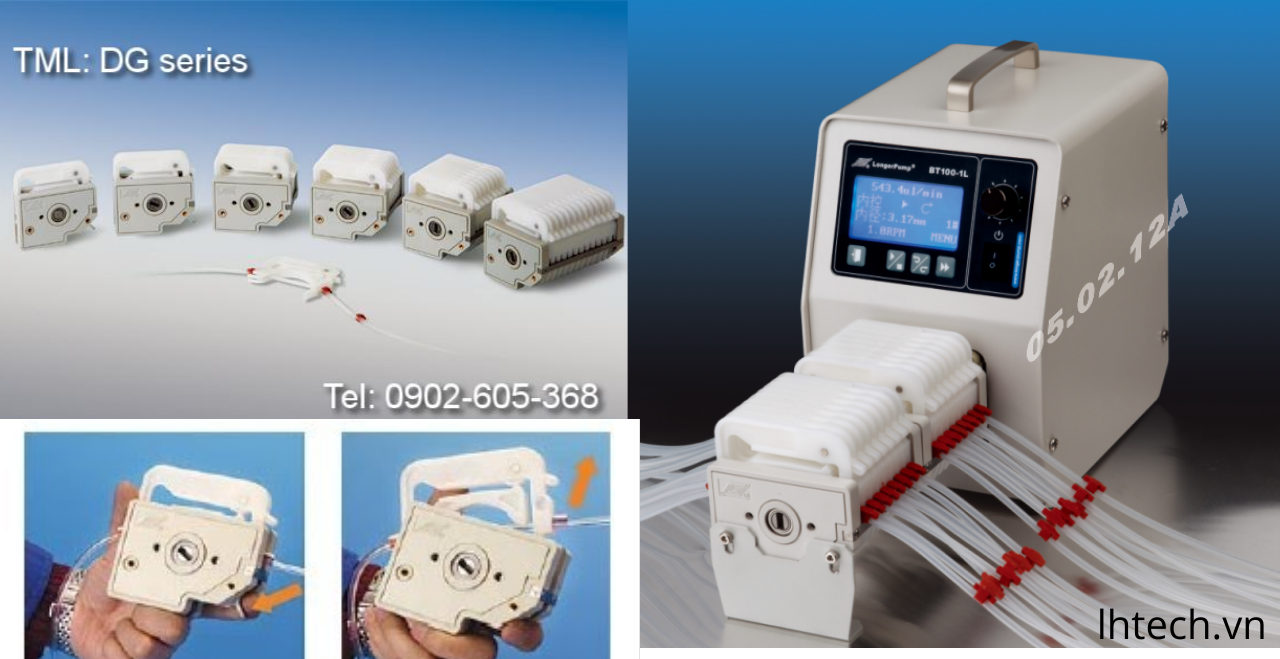

DG- Đầu bơm DG cho phép thiết lập tối đa 24 đầu chiết

Tùy thuộc vào nhu cầu thực tế sử dụng của đơn vị để chọn bơm nhu động phù hợp, Hãy liên hệ ngay SĐT 0902 605 368 để được tư vấn nhanh.
